下記のアイコン表示は、すべて表示されている場合です。
設定や接続によって表示されないアイコンがあります。
下記は全画面表示にしているときの内容です。
分割画面にした場合は表示位置が変わるアイコンがあります。

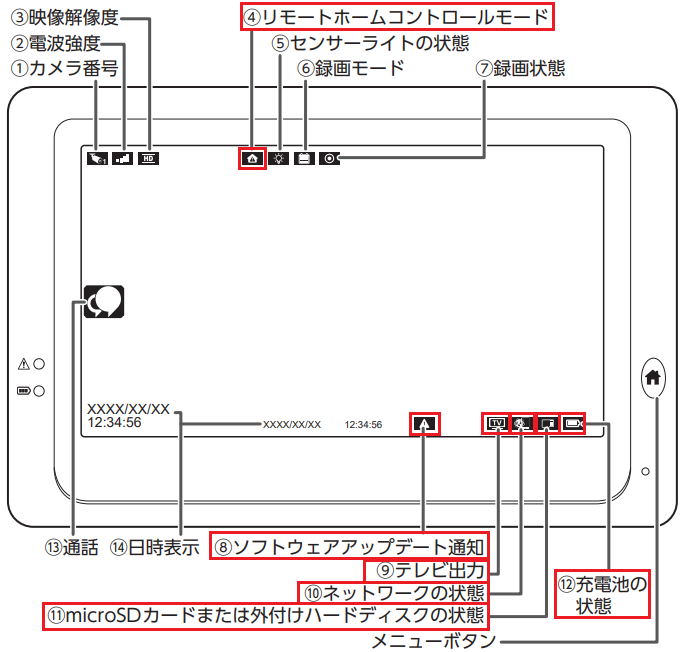

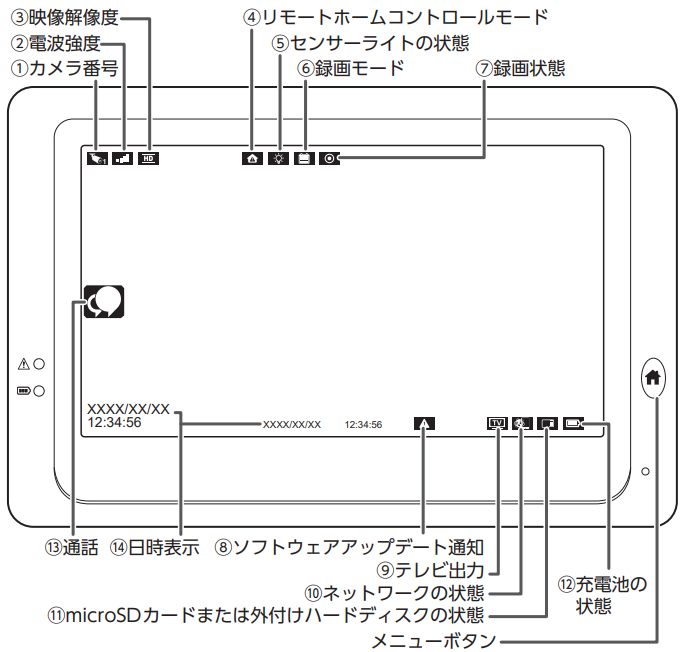

モニターアイコン一覧
※各アイコンの詳細は本ページ下部に記載しています。
※⑫充電池の状態は、WSS7M2CLには表示はありません。

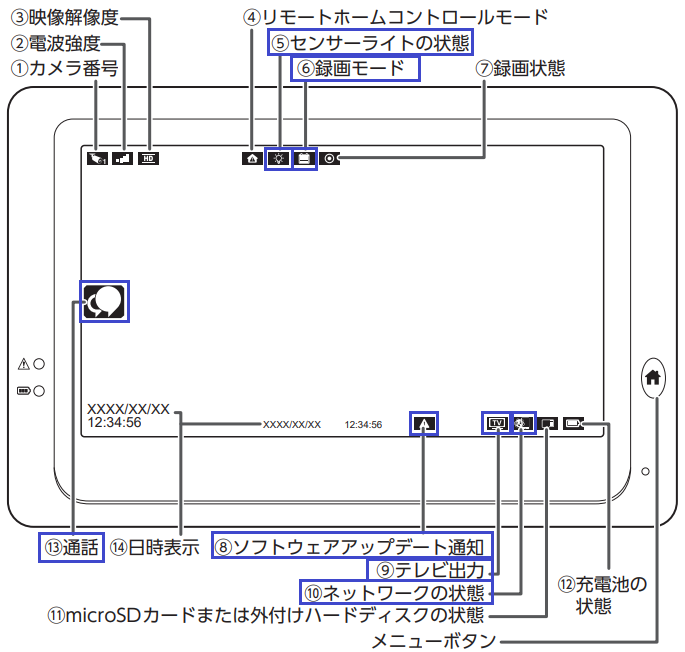

■青枠で囲われたアイコンは設定や接続機器によって表示されないアイコンです。
※⑤、⑬はセンサーライト付きカメラ(WSS1C)使用時のみ表示されます
■赤枠で囲われたアイコンは、分割画面表示にしたときも同じ位置に表示されます。
(表示位置が変わりません)
※⑫充電池の状態は、WSS7M2CLには表示はありません。
<各アイコン詳細>
![]() |
白色:カメラの映像と音声出力 |
---|---|
![]() |
青色:カメラの映像のみ出力 |
![]() |
カメラが液晶モニターにペアリング(登録)されていない、またはアンリンクの時に表示
※アンリンクとは、カメラの接続できていない状態を示します。 例: ・圏外(カメラと液晶モニタが通信できない状態)のとき ・カメラの電源が入っていないとき |
![]() |
カメラ選択の設定が ![]() |
![]() |
Full HD(1920H×1080V) |
---|---|
![]() |
HD(1280H×720V) |
![]() |
外出モード ※別売りセンサーを使用していない場合も表示されます。表示を消すことはできませんが正常な状態です。 |
---|---|
![]() |
ホームモード |
![]() |
APPモード |
![]() |
ロックモード (センサーの検知をOFFにします。このモードのときは赤点滅しません) |
![]() |
点灯 |
---|---|
![]() |
消灯 |
![]() |
モーション検知録画(モーション検知録画開始) |
---|---|
![]() |
スケジュール録画 |
![]() |
赤色:録画中 |
---|---|
![]() |
白色:録画停止中 |
![]() |
最新のソフトウェアにアップデートすることができます。 表示されていないときは、ソフトウェアは最新です。 |
---|
![]() |
市販のテレビまたはモニターに液晶モニターと同じカメラ映像と音声を出力するときにタップします。 |
---|
![]() |
ネットワークの状態を示します。 非表示:ネットワークに未接続 赤色点灯:ネットワークに接続(通信なし) 黄色点灯:インターネットに接続中 緑色点灯:homeView(専用アプリ)と接続中。homeViewにカメラ映像画面(ライブビュー画面)が表示された状態。 |
---|
![]() |
白色:microSD挿入中 |
---|---|
![]() |
赤色点滅:microSDの空き容量なし |
![]() |
白色:ハードディスク接続中 |
![]() |
赤色点滅:ハードディスクの容量なし |
![]() |
赤色点滅:microSD未挿入また、ハードディスク未接続 |
![]() |

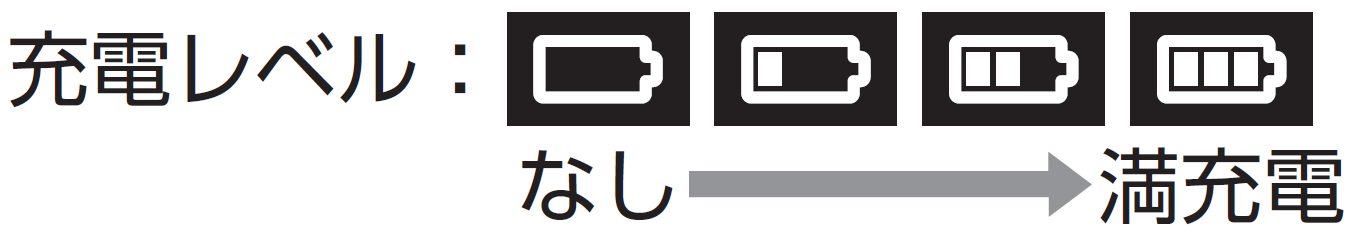

充電中 |
---|
![]() |
押し続けている間、液晶モニターのマイクからカメラに送話できます。 |
---|---|
![]() |
表示中は液晶モニタからカメラへ通話できます。 |
