文書番号:2763

UHFが最初から視聴できない。【測定器あり】

以下の内容をご確認ください。

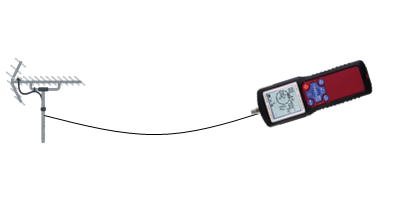

①.アンテナ直下でレベル測定を行い、レベルと品質が確保出来ているか確認してください。



<受信良好のめやす>

レベル:46db以上  MBR:25db以上




レベル:46db以下  MER:25db以下の場合:電波がほとんど取れていません。
                        再度送信塔の方向をご確認の上、方向調整、設置位置の変更など行い、
                        推奨値以上になるよう設置お願い致します。
                        ※送信塔の確認は、Dサポ2598をご参照ください。

                 ●Dサポ 2598 : 地デジの送信局がどこにあるかわからない。 をご参照ください。

レベル:46db以上  MER:25db以下の場合:きれいな電波が取れていません。
                        周辺環境を確認の上、方向調整、設置位置の変更を行い、
                        推奨値以上になるよう設置お願い致します。

レベル:46db以上  MER:25db以上の場合:アンテナでの受信は正常です。以下②に進んでください。

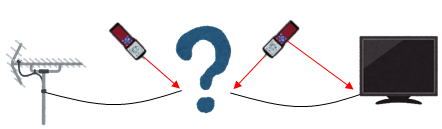

②.既存設備のどこかで電波が止まっているか、電波品質が悪くなっている可能性あります。
  各機器の入出力でレベルを測定し、
  末端まで、レベル:46db以上  MER:25db以上 が確保出来ているか確認お願いします。






例:)ブースター、分配器、壁面端子、分波器等


機器の入力-出力間で極端にレベル、MBRが低下する場合、そちらの機器が起因になっている可能性が考えられます。
本来の減衰量に収まっているか製品仕様等をご確認頂き、機器の不良か仕様かをご確認いただきますようお願い致します。

不良以外の例:)ブースターの過増幅によるMBR低下。分配器によるレベルの減衰。
