文書番号:2668

ワイヤレスフルHDカメラ対応スマート受信BOX設置・設定方法(WSSNM)【録画設定】




本コンテンツは、映像の録画、視聴方法、ファイルの上書き方法について説明します。






 項目
 1  録画方法と時間・曜日を設定する
・録画方法の設定
・マニュアル録画
 2 録画ファイルの時間を設定する
 3 録画した映像を再生する
 4 録画した映像を削除する
 5 ファイルの上書き設定


録画される前にご確認ください。

  ●microSDカードまたは外付けハードディスクは接続されていますか?

●microSDカードと外付けハードディスクを両方接続した場合、
 外付けハードシスクへの録画が優先されます。

●日付と時刻は正しく設定されていますか?



日付と時刻の設定方法は こちら





本機で行える録画方法は以下の3つになります。


・マニュアル録画
・スケジュール録画
・モーション検知録画


以下より、録画方法の設定方法を説明します。


 録画方法の設定(モーション検知録画、スケジュール録画)

録画する曜日と時間帯を設定します。
録画方法は、モーション検知録画、スケジュール録画、マニュアル録画の3種類があります。


1)カメラ映像が表示されている画面でリモコンのメニューボタンを押します。

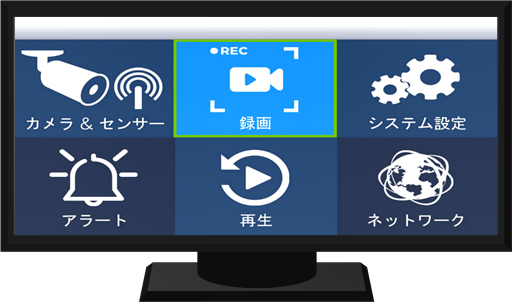

2)「録画」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




3)録画モードを選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。

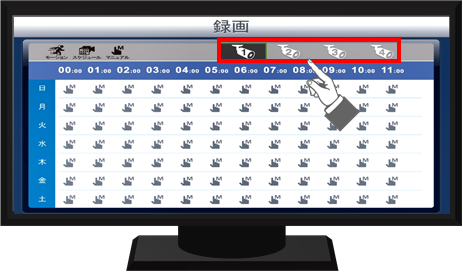

4)録画モードを設定するカメラ番号を選択します。




5)時間帯別に録画方法を設定する事ができます。



設定できる録画方法は以下の3つです。
 アイコン  録画方法  説明
   モーション検知録画  人感センサーで検知したときのみ録画します。
   スケジュール録画  選択した時間帯を録画します。
   マニュアル録画  手動で録画します。
※モーションを検知しても録画されません。



    補足


任意の曜日や時間を選択した状態でリモコンの決定ボタンを押すと、
曜日・時間ごとの録画方法を一括で設定きます。

以下の設定例をご参照ください。

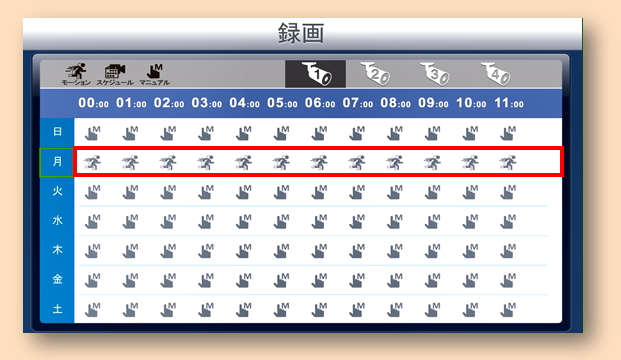

例)月曜日の0時~11時をモーション検知録画にする場合

①月曜日を選択します。
リモコンのカーソルボタン()で選択します。

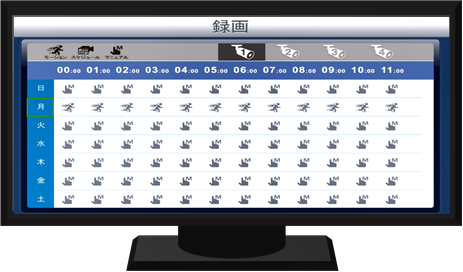

②月曜日が選択されている状態でリモコンの決定ボタン()を押すと一括で変更できます。




6)設定後 メニューボタンを押して、カメラ映像画面に戻ります。






 録画方法の設定(マニュアル録画)

録画を手動で実施する方法です。

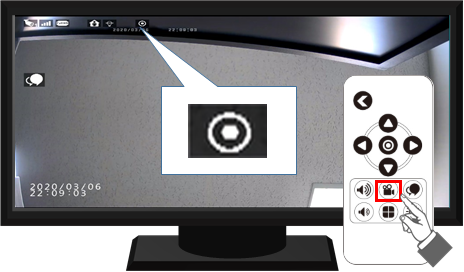

1) カメラ画面でリモコンの録画ボタン()を押すとマニュアル録画を開始します。




2)録画状態でリモコンの録画ボタン()を押すとマニュアル録画を停止します。



 アイコン  アイコンの説明
   赤色:録画開始
   白色:録画停止







録画時の1ファイルの録画時間を設定します。設定した時間ごとにファイルを保存して、録画ファイルを作成します。
設定できる時間は5分、10分、15分です。

出荷時設定:5分

 1時間録画した場合の録画ファイルの数
 イメージ
 1ファイルの録画時間  5分 10分 15分
 ファイルの数 12個 6個 4個




1)カメラ映像が表示されている画面でリモコンのメニューボタンを押します。




2)「録画」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




3)「録画時間」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。

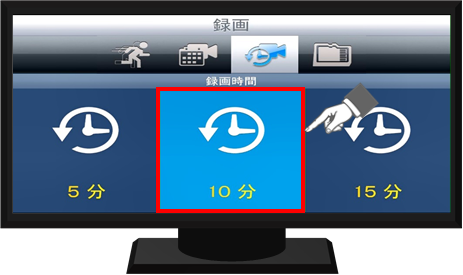

4)ファイルの録画時間を設定します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。



※マニュアル録画の場合、設定した時間ごとにファイルができます。録画は継続されます。



5)設定後 メニューボタンを押して、カメラ映像画面に戻ります。








録画した映像を視聴する方法について説明します。


1)カメラ映像が表示されている画面でリモコンのメニューボタンを押します。




2)「再生」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




3)録画データの日付を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。

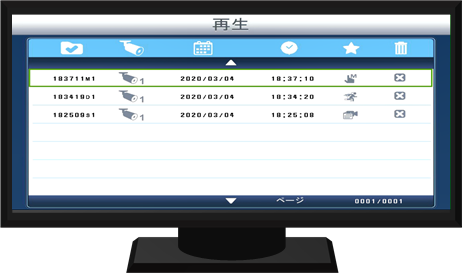

4)録画されている映像の一覧が表示されます。

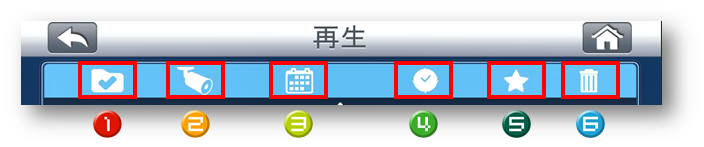

 再生画面のアイコンについて





 番号  説明
   ファイル名
   カメラ番号
   日付
   録画開始時刻
   録画モード
   削除



 録画モードのアイコンについて


 アイコン  説明
   マニュアル録画
   スケジュール録画
   モーション録画




 ファイル名について




 番号  説明
   録画開始時間
   D:モーション検知録画
 M:マニュアル録画
 S:スケジュール録画
   カメラ番号

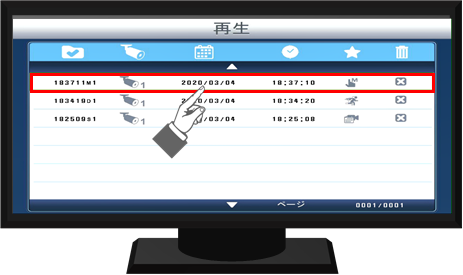

5)再生する録画ファイルを選択します。
リモコンのカーソルボタン()で選択します。




6)動画が再生します。



 再生中のリモコンのボタン操作
 ▶再生  を押す
 一時停止  再生中にを押す
 早戻し
(2×/4×/8×/16×)
 再生中にを押す
 早送り
(2×/4×/8×/16×)
 再生中にを押す
 録画ファイル一覧に戻る  を押す






録画した映像の削除方法を説明します。


1)カメラ映像が表示されている画面でリモコンのメニューボタンを押します。




2)「再生」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




3)録画データの日付を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




4)録画ファイルの一覧から削除するファイルを選択します。
リモコンのカーソルボタン()で選択します。

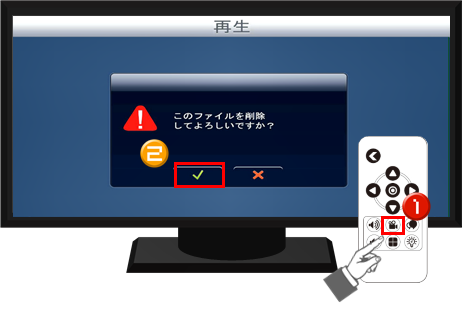

5)録画データを削除します。
リモコンの録画/データ消去ボタン()を押し、確認画面でを選択します。




6)設定後 メニューボタンを押して、カメラ映像画面に戻ります。











1)カメラ映像が表示されている画面でリモコンのメニューボタンを押します。





2)「録画」を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。




3)または(録画管理)を選択します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。

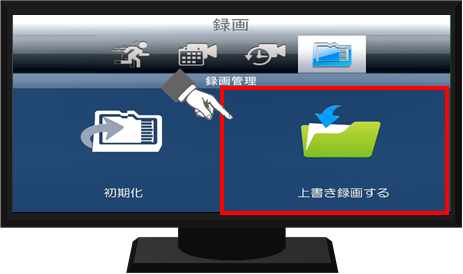

4)上書き録画を設定します。
リモコンのカーソルボタン()で選択し、決定ボタン()を押します。

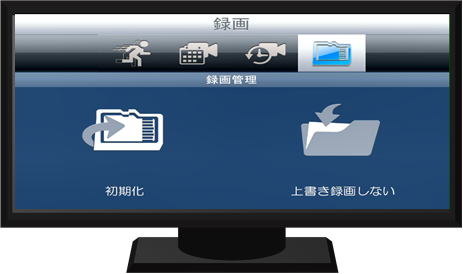

■上書き録画について
 上書き録画する  microSDカード、または外付けハードディスクの空き容量がなくなったときに、日付の古い録画ファイルを消去しながら、新しい録画ファイルを保存します。
 上書き録画しない  microSDカード、または外付けハードディスクの空き容量がなくなると録画が停止され、それ以上録画することができません。

※出荷時設定は「上書き録画する」です。



5)設定後 メニューボタンを押して、カメラ映像画面に戻ります。
