文書番号：2867

あります。以下の3つのポイントをご確認ください。

UHF同士の混合で気を付けるポイント

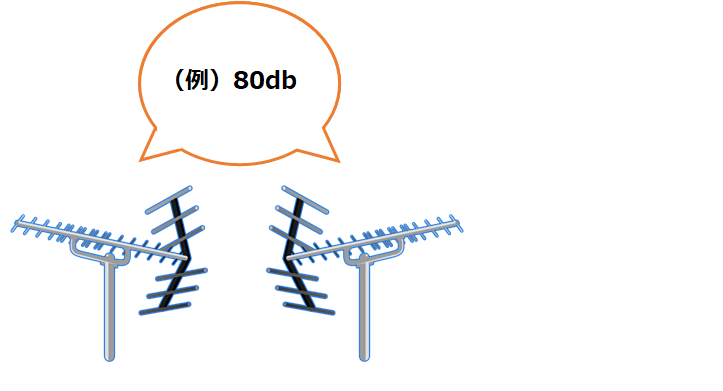

１）アンテナを混合する前に同じ利得（db）に合わせましょう

それぞれの送信塔のレベルに大きな差が生じてしまうと、電波の利得と品質が不安定になります。
同じ利得になるように調整してください。

２）利得を合わせるときは「利得が高い方」に合わせましょう

レベル差が大きい場合は、利得が低い方のアンテナと混合器の間にブースターを設置します。（※１）
ATT（抵抗）などを使用して、レベルが低い方のアンテナに合わせてしまった場合、混線し不安定になります。（※２）

※１：混合器によって必ず通電してしまう端子や、通電できる方向が決まっている製品があるため、事前に確認しましょう。
（例）大阪局側へ通電したい場合：UUM-210J
　　　神戸局側へ通電したい場合：MU5001YD

※２：レベル差が非常に大きい場合は、レベルが高い方を下げる調整が有効な場合もあります。
　　　そのため、特定地域用の混合器には-10dbの入力ATT機能があります。

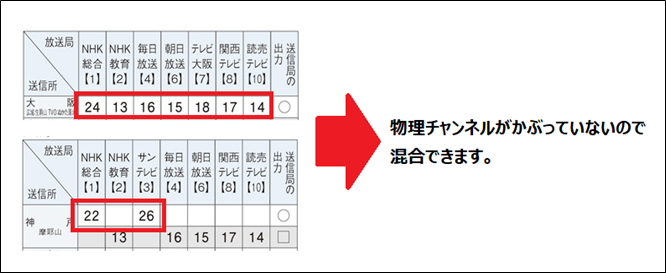

３）物理チャンネルがかぶらないようにしましょう。

UHF同士の混合をする場合、物理チャンネル（※３）がかぶると周波数が同じなため混線して不安定になります。
混合をしたい送信塔をご確認の上、物理チャンネルがかぶらないかご確認をお願いします。

※３：物理チャンネルとは地上デジタル放送で使用されている電波を13～52chの番号に振り分けたチャンネルのことです。
　　　TVのリモコンのチャンネルとは異なります。
