文書番号：3089

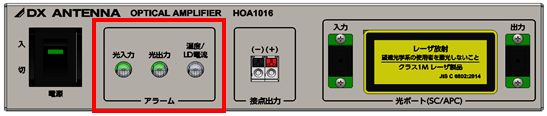

ラック型光増幅器HOA1016のアラームLEDの表示状態と状況、その対処方法について
アラームLEDが、下記の表示状態となった場合、各対処方法をご対応下さい。
記述に従って対処しても、正しく動作しない時は、機器の故障が考えられますので、 最寄りの営業所迄お問い合わせください。
| パターン | 光入力 | 光出力 | 温度/LD電流 | 状況 | 対処方法 | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LED状態 | 1 | 消灯 | 消灯 | 消灯 | － | － | ||||||||||||||||||||||||||||||
| 2 | 消灯 | 消灯 | 点灯 | 機器の温度が高温になる、またはLD電流に異常が生じています。 | 電源を切り、機器の温度が下がった後、再度電源を入れてください。 | |||||||||||||||||||||||||||||||
| 3 | 消灯 | 消灯 | 点滅 | 高温状態が続き、出力がシャットダウンしています。 | 電源を切り、機器の温度が下がった後、再度電源を入れてください。 | |||||||||||||||||||||||||||||||
| 4 | 点灯 | 消灯 | 消灯 | 光入力の値が上限側で正常範囲を超えています。 | 光入力の値を再度確認してください。 | |||||||||||||||||||||||||||||||
| 5 | 点灯 | 消灯 | 点灯 | 光入力の値が上限側で正常範囲を超えています。 機器の温度が高温になる、またはLD電流に異常が生じています。 |
光入力の値を再度確認してください。 電源を切り、機器の温度が下がった後、再度電源を入れてください。 |
|||||||||||||||||||||||||||||||
| 6 | 点灯 | 消灯 | 点滅 | 光入力の値が上限側で正常範囲を超えています。 高温状態が続き、出力がシャットダウンしています。 |
光入力の値を再度確認してください。 電源を切り、機器の温度が下がった後、再度電源を入れてください。 |
|||||||||||||||||||||||||||||||
| 7 | 点灯 | 点灯 | 点灯 | 光入力の値が下限側で正常範囲を超えています。 機器の温度が高温になる、またはLD電流に異常が生じています。 |
光入力の値を再度確認してください。 電源を切り、機器の温度が下がった後、再度電源を入れてください。 |
|||||||||||||||||||||||||||||||
| 8 | 点灯 | 点灯 | 点滅 | 光入力の値が下限側で正常範囲を超えています。 高温状態が続き、出力がシャットダウンしています。 |
光入力の値を再度確認してください。 電源を切り、機器の温度が下がった後、再度電源を入れてください。 |
|||||||||||||||||||||||||||||||
| 9 | 点滅 | 点滅 | 点滅 | 機器内部で通信エラーが起きています。 | 電源切/入を試し、正常動作に復帰するか確認してください。 | |||||||||||||||||||||||||||||||
