ワイヤレスフルHDカメラ＆7inchモニターセット設置・設定方法（WSS7M2C）【設置方法】

設定方法を下記に記載しております。項目を参考にご確認ください。

項目
1	カメラを準備する
2	液晶モニターを準備する
3	設置する前に

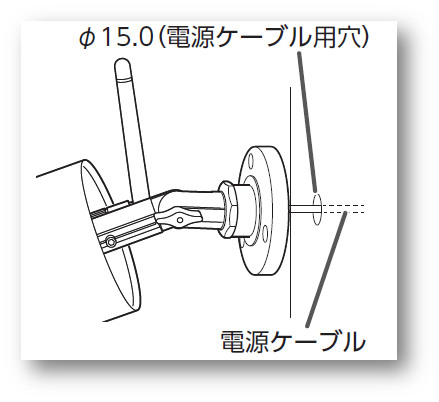

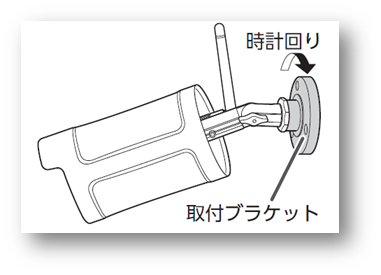

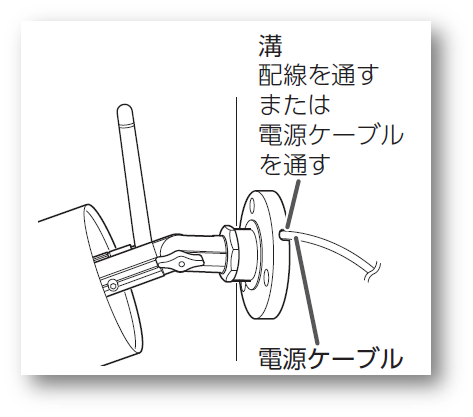

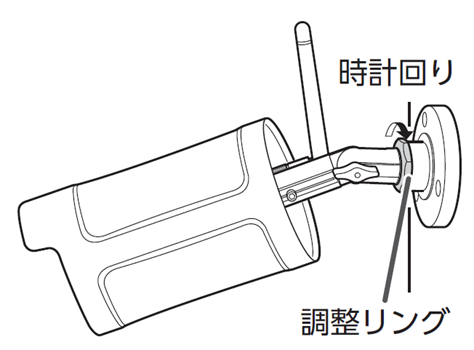

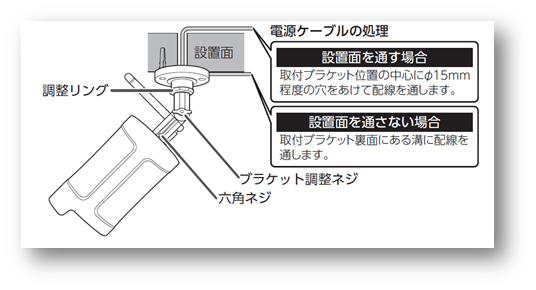

4	カメラを設置する

以下手順を実施ください。

１）カメラの背面のアンテナ端子に付属のアンテナを取り付けます。

※アンテナは無理に曲げないでください。破損することがあります。
※アンテナを取り付けていないと、液晶モニターで映像を見ることができません。

２）カメラ用ACアダプタを接続します。

１）モニターにmicroSDまたは外付けハードディスクを接続します。

■microSDを挿入する場合

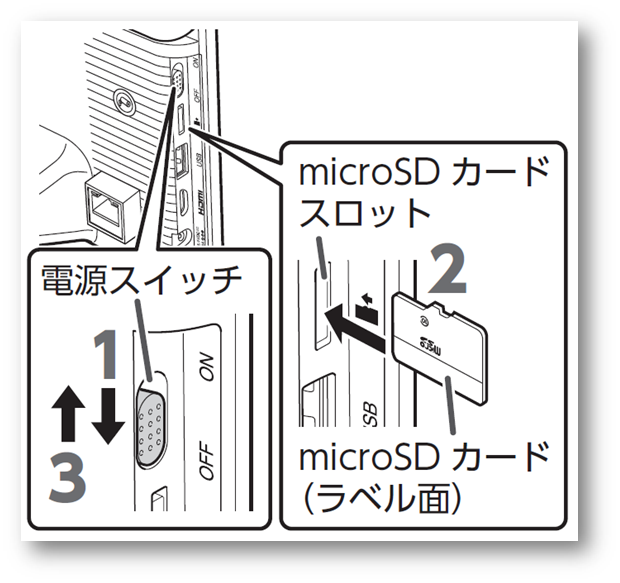

液晶モニターのmicroSDカードスロットにmicroSDカードを挿入します。
microSDカードのラベル面を液晶モニター背面側にして、「カチｯ：と音がするまで押し込みます。

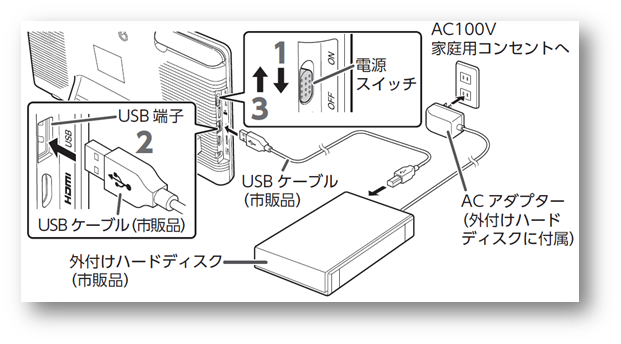

■外付けハードディスクを接続する場合

１）外付けハードディスクを初期化してから使用してください。

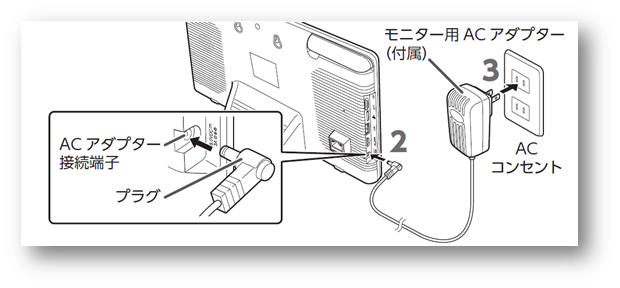

２）液晶モニター専用ACアダプターを取り付けます。

３）モニターのアンテナを90度動かして立てます。
※アンテナを180度以上は開かないでください。故障の原因となります。

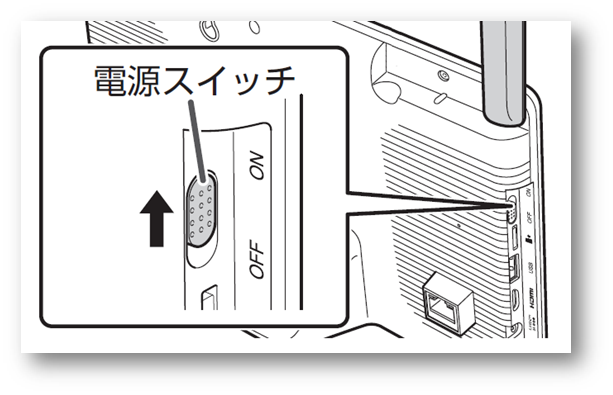

4）電源をオンにします。

５）カメラとの接続・通信が完了し、カメラの映像が表示されれば完了です。

カメラが複数ある場合は？

●映像の任意の場所を押すと分割表示となりますので映像をご確認ください。

カメラとモニターを設置場所へ移動し、映像が映ることを事前にご確認ください。

また、下記1～4のことを確認していただき、

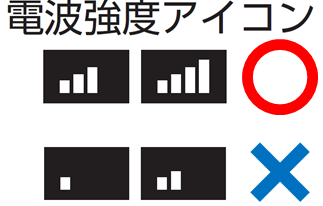

カメラの取付前に、設置場所で事前にアンテナが3本以上になっていることを確認してください。

1．カメラ設置の注意点

・他の機器からの温度変化や強い衝撃、電気ノイズの影響を受ける場所に設置すると
　誤作動する原因となります。

・カメラを設置場所に固定する前に、仮設置の状態でもう一度液晶モニターに表示されるか
　液晶モニターの電波強度が3本以上になっていることを確認してください。

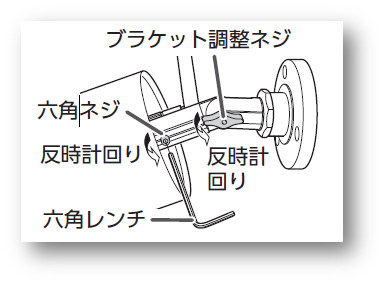

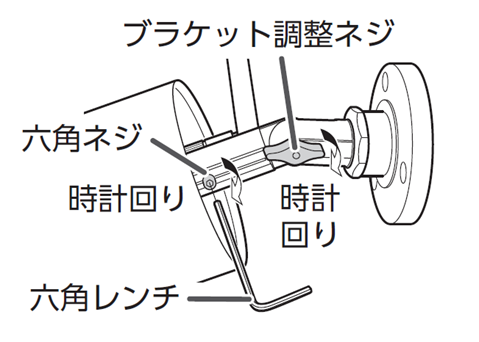

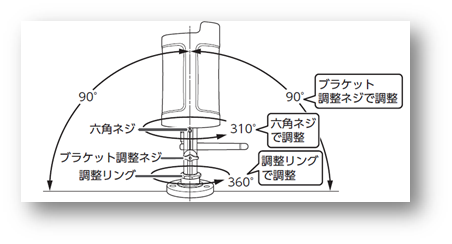

　その際、カメラの取付方向や撮影範囲も併せて確認してください。

・設置の際は、直射日光や街灯などの光が直接当たって高温になることを避けるため、
　また、レンズへの雨水付着を防ぐため、軒下などに設置することをお勧めします。

・周辺に2.4GHz帯の電波を発生させる機器（ルーターやコードレスホンなど）が
　ある場合、誤動作を起こすことがありますので、離してください。

2．電波到達距離について

・屋外にカメラ、屋内にモニターを設置する場合は、構造によって電波到達距離が変わります。

・電波が届かない（映像が途切れる）場合、アンテナ角度の調整、モニターの位置移動で
　改善する場合があります。

・木造、鉄骨、鉄筋コンクリートの各構造の目安は以下のとおりとなります。

構造物	距離の目安
木造	約20m～40m
鉄骨構造	約10m～20m
鉄筋コンクリート構造	約5m～10m

・隣接するカメラ同士は、電波干渉を防止する為、設置距離を5m以上離してください。

3．モーション検知について

モーション検知機能は、人感センサーが検知することによって動作します。

・人感センサーはPIR（パッシブインフラレッド）方式の赤外線センサーで周囲の温度変化を検知する機能です。

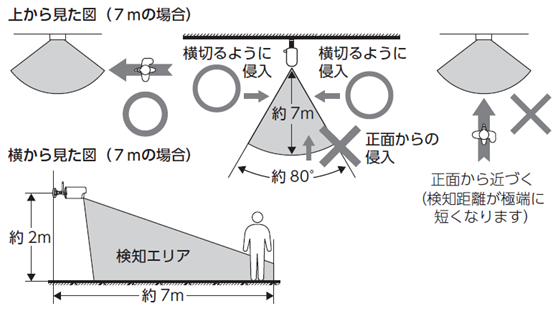

・カメラの人感センサー（PIRセンサー）の人感検知範囲（距離：3m、5m、7m、検知角：80°）で
　動体の熱の動きがあった場合、録画を開始します。

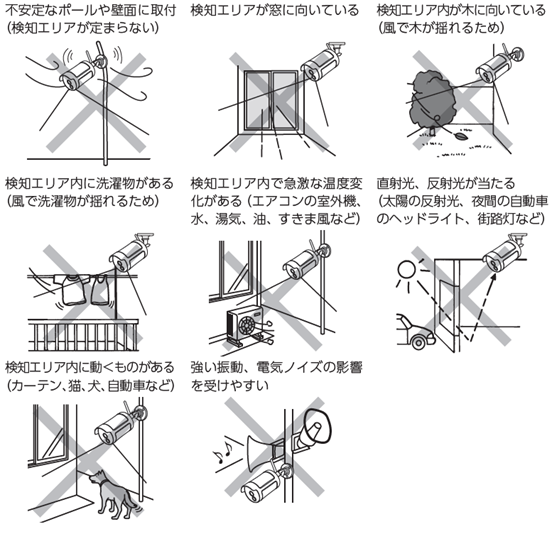

・センサーは熱で反応するため、熱くなる場所などへの設置は避けてください。

・センサーは、向けている壁、地面とその間を通る人や車等の物体との温度差を検知します。
　このため検知エリア内に動くものがあったり、急激な温度変化をひきおこす要因があると
　感度が極端に鈍くなったり、　誤動作する原因となります。

・カメラの向きを真横から下向きに設置した場合、検知エリアが手前になります。
　センサーの反応範囲とカメラの映像を見ながら設置する角度の確認をお願いします。

検知しない

検知エリア内に障害物がある等（植木、ガラスなど）
取付場所を変更してください。
