文書番号：2923
リピーター機能を使用した場合のカメラ接続はどのようになりますか
電波強度が10以下になったカメラは、一番近いバレット型カメラもしくはリピーターに自動で接続します。
具体的な接続方法は以下をご覧ください。
バレット型カメラのリピーター機能について
＜接続図の見方＞
バレット型カメラに接続しないで、直接液晶モニターに接続しています。
バレット型カメラに接続しています。

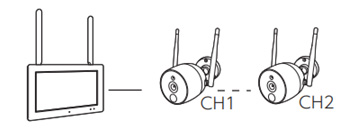

＜基本接続＞
バレット型カメラにはリピーター機能（中継器の役割）があります。そのため、以下のように接続することができます。
※直接液晶モニターに接続しているバレット型カメラ（CH1）に対して
さらにバレット型カメラ（CH2）を接続することができます。

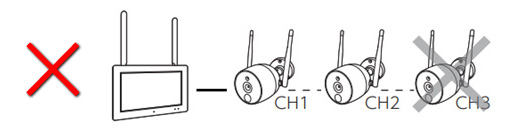

＜接続ができない例＞
CH1のリピーター機能を利用して接続されているCH2のバレット型カメラに対してCH3のバレット型カメラを接続することはできません。
ご注意

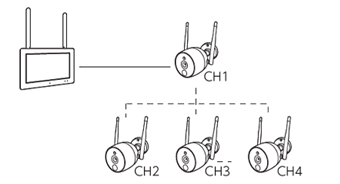

・バレットカメラには最大3台までカメラを接続することが可能です。
・リピーターとして使用するバレットカメラは直接モニターに接続している必要があります。
・リピーター機能を使用しても、モニターに対するカメラの接続台数は4台までで変わりません。
・リピーター機能を使用しても、モニターに対するカメラの接続台数は4台までで変わりません。
具体的な接続方法

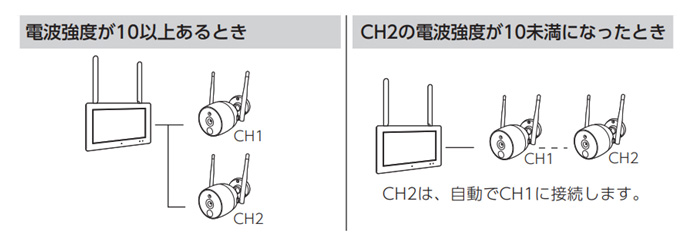

■リピーター機能付ワイヤレスフル HD カメラ 2 台セット（CWM1SZ21）

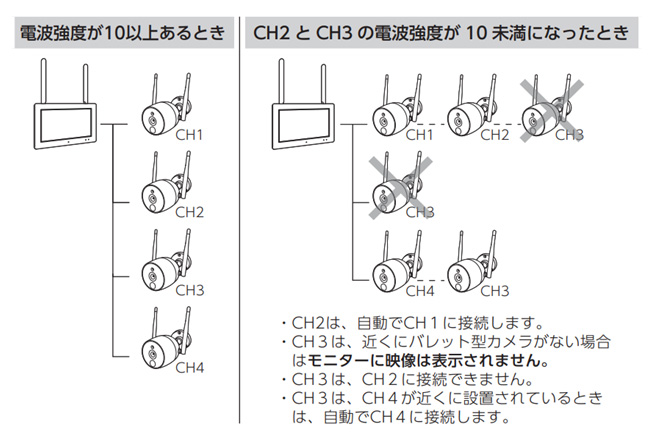

■バレット型カメラを増設した場合（CWM1SZ21＋CWM1SBF1）
■ ドーム型カメラを増設した場合（CWM1SZ21＋CWM1SDF1）
■バレット型カメラを増設した場合（CWM1SZ21＋CWM1SBF1）
■ ドーム型カメラを増設した場合（CWM1SZ21＋CWM1SDF1）

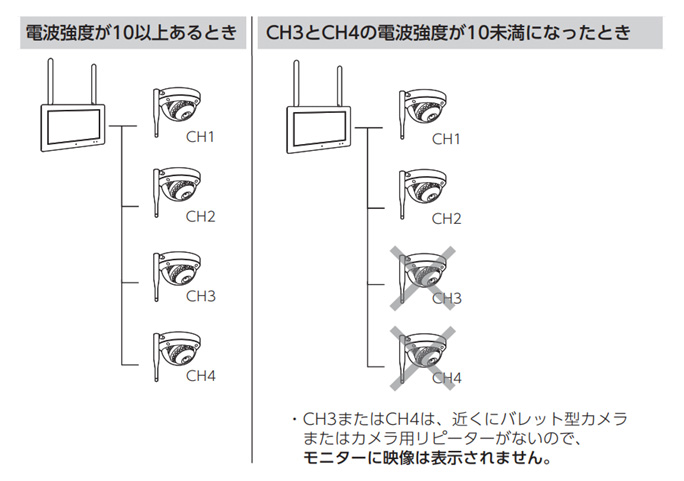

ドーム型カメラにリピーター機能はありません。■すべてのカメラをドーム型カメラ（CWM1SDF1）にした場合
ドーム型カメラにリピーター機能はありません。
リピーター（CWM1ARA1)について
＜接続図の見方＞
リピーターに接続しないで、直接液晶モニターに接続しています。
リピーターに接続しています。
＜リピーターについて＞

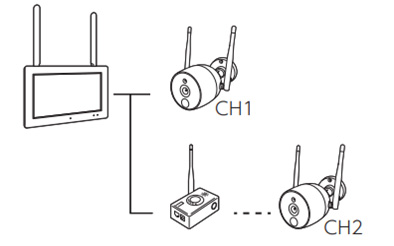

リピーター（CWM1ARA1）はモニターとカメラ間の通信を中継する機器です。以下のように、モニターにリピーターを接続することで、CH2のバレット型カメラはリピーターを介して繋ぐことができます。
ご注意
・リピーターには最大4台までのカメラを接続することが可能です。

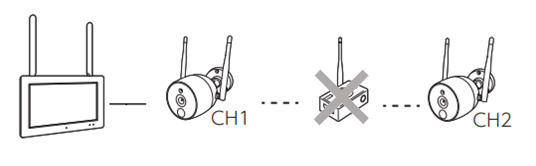

・リピーターは直接液晶モニターに接続している必要があります。
・リピーターを使用しても、モニターに対するカメラの接続台数は4台までで変わりません。
・リピーターは直接液晶モニターに接続している必要があります。
・リピーターを使用しても、モニターに対するカメラの接続台数は4台までで変わりません。

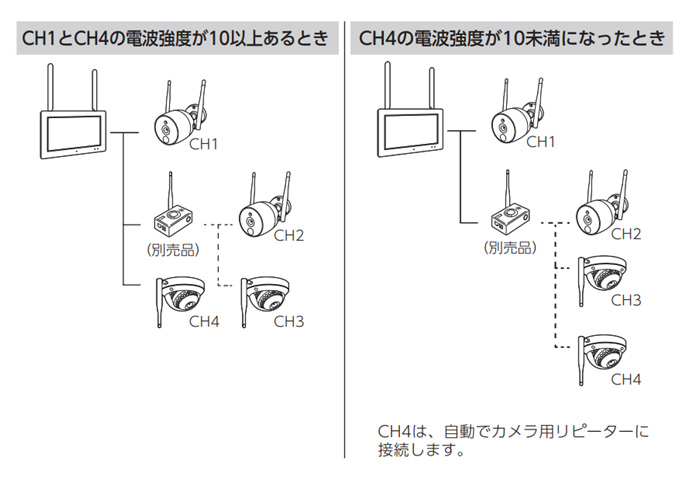

具体的な接続方法
